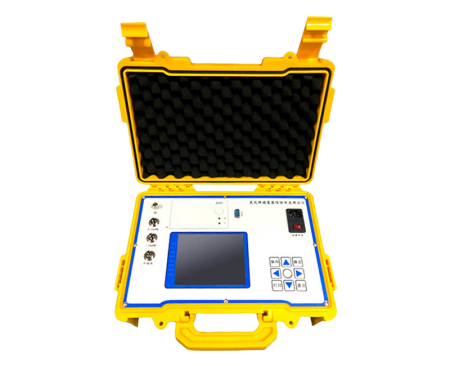

对于电力试验工作者初次接触氧化锌避雷器测试仪，都只知道电力试验对避雷器测试要用到这款测试仪，但是具体的使用要求和方法可能还不是很了解， XGYZ-302 氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷，是用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。也是通信线缆防止雷电损坏时经常采用的另一种重要的设备。氧化锌避雷器测试仪主要是对避雷器的电气性能实施监测。

       仪器操作简单、使用方便，测量全过程由人机界面控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。在使用过程中主要是需要注意安全有效的接地接线，然后设定好相应测试次数和时间，通过区别不同的被测品和测试项目的实际情况设定好是否干扰、测试模式、测试通道、PT变比等测试参数，接着进行实际测试。一套避雷器测试项目下来可能会做多次或者重复试验，对于测试数据会自动存储到历史数据，方便查看和统一分析、打印，也可以U盘拷贝出来

       氧化锌避雷器测试相关解答
       一般新客户在测试的过程中，面对大量的测试数据无从下手，多年来解答新老客户的主要问题汇总如下：
      （1）问题一：根据测试数据，怎样判断氧化锌避雷器好坏？
       阻性电流测试没有相应的规程（少数省份有企业标准），本测试不能直接给出好坏的判据。测试数据如万用表或试波器一样，只能给出精确的测试数据，不能告诉好坏。
       根据氧化锌避雷器电压等级不同，泄漏电流也不同。电压等级越大，泄漏电流越大。全电流基波10kV-35kV一般0.2mA以下，110kV一般在0.3mA左右，220kV一般在0.4mA左右，500kV一般在0.8mA左右。多数客户做了大量的测试后，都有了自身的判据。测量数据，一般看全电流基波、全电流峰值、阻性电流基波、阻性电流峰值、相角差。
       三种比较法，测试数据比较出厂的试验报告数据（厂家数据比较），测试数据比较历史测试数据（纵向数据比较），测试数据比较同型号氧化锌避雷器的测试数据（横向数据比较）。

      （2）问题二：阀式避雷器怎么测试？
       阀式避雷器不能用此设备测试，里面有一个类似球隙，电压不超过球隙电压，相当于断路，泄漏电流为0。

     （3）问题三：三相氧化锌避雷器的相角差不一致？
        这是三相高压靠得比较近，另外两相的感应电压对本相的影响，导致A相偏小，C相偏大。110kV及以下一般影响不大，220kV概率有20%，500kV及以上概率有50%。多数偏差小于2度，但也有极少数影响很大，超过5度以上，导致C相的相角差超过90度。
        首选，这是正常的物理现象，不是测试原理或测试仪出了问题。其次，仪器一般有抗干扰计算方法，利用软件和硬件手段，依据B相情况，来推断A、C两相的实际角度。

      （4）问题四：怎样在无电压测量时，设置移相角度？
        移相角度只在无电压测量时，才会启用此参数，软件根据移相角度来计算阻性电流，相角度就等于设置的移相角度。所以，在无电压测量时，不能根据相角差来判断氧化锌避雷器的情况。
       移相角度开始设置为83.5度，是根据绝大多数避雷器的相角差的中间值。在有电压的情况下，做了大量测试后，可以根据实际的相角度来修来此值。
       部分用户在做了大量有电压的测量之后，发现同型号氧化避雷器的相角差几乎一致，设置此相角差为移相角度，用无电压测量也很准确。

       按照相应的使用说明书操作，并安全的完成接地接线都能快速熟悉并完全掌握该仪器的使用。一般而言，厂家也会有相应的技术支持。西高华电有专业的技术工程师队，24小时在线服务专门为解决对设备操作不熟悉，对试验项目不清晰的服务团队。如有需要请致电联系我们
