电缆故障测试仪在电力系统中扮演着至关重要的角色，特别是在确保电网稳定运行和快速响应故障方，是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具，线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。

       电缆故障测试仪的重要性
       电缆作为电力传输的重要媒介，其健康状况直接影响到电力系统的可靠性和安全性，一旦电缆出现故障，如短路、断路、高阻故障或低阻故障等，都可能导致电力中断，影响生产和生活。因此，及时准确地定位并解决电缆故障，对于保障电力系统的正常运行至关重要，电缆故障测试仪正是为了满足这一需求而设计的专业设备。

       电缆故障测试仪的特点
       多功能性：具有自动测试功能，只需按动一次按键，故障点即可找到，采用脉冲反射测试法，可以测试断线、混线、绝缘不良等各种类型的故障。

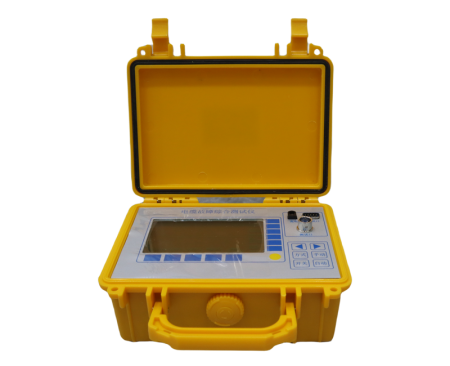

       便携性：其盒状结构设计使得仪器轻便易携，便于电力工人在不同场景下快速部署和使用。

      直观显示：超大触摸屏使得测试数据直观清晰，便于电力工人快速读取和分析，液晶显示屏具有背光功能，即使在晚上也能进行测试。

      波形储存与比较：具备波形储存管理功能，可以储存大量现场测试波形，方便后续调用观察和同屏比较，有助于更准确地判断故障类型和位置。

      高效稳定：测试速度快、稳定性好，大大提高了电力工人的工作效率和故障检测的准确性，采用自动增益和自动阻抗平衡技术，替代繁琐的电位器调节。
       工作原理
       电缆故障测试仪基于雷达测距原理进行工作。测试时，仪器在测试端向电缆发射一个脉冲信号。当这个信号遇到电缆中特性阻抗不匹配的地方（即故障点）时，会产生反射波，仪器通过采集入射波形和反射波形，并在屏幕上显示出来。利用双电子游标卡定位波形上的两个特征拐点，结合脉冲在电缆中的传播速度，仪器能够精确计算出故障点到测试端的距离，从而快速定位故障位置。

       应用场景
       在高压电缆出现故障时，电力工人会首先使用电缆故障测试仪进行检测。通过快速准确的故障定位，电力工人可以迅速制定维修方案，减少停电时间，降低经济损失，并确保电力系统的稳定运行。

       电缆故障测试仪以其多功能性、便携性、直观显示、高效稳定等特点，在电缆故障检测中发挥着重要作用。它的应用不仅提高了电力工人的工作效率，也增强了电力系统的可靠性和安全性。
