产品简介：

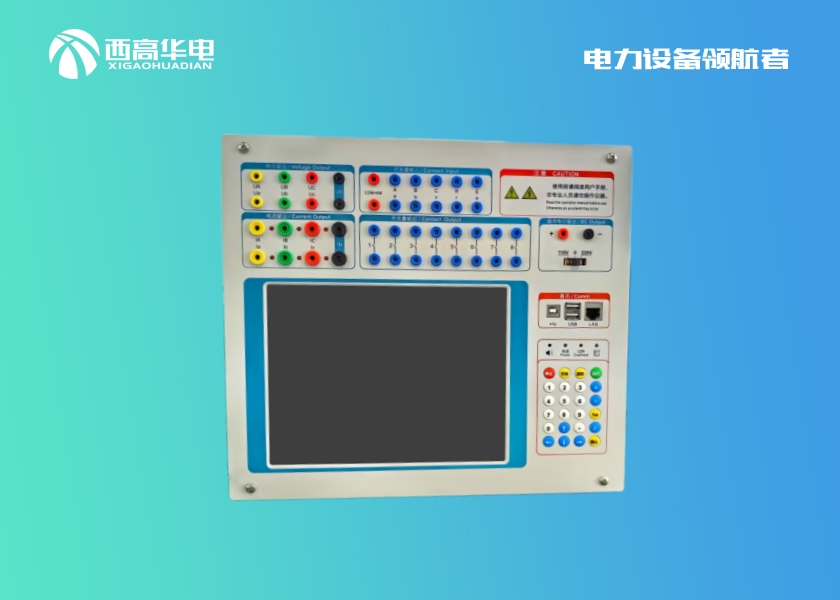

本装置采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘，装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便，操作控制由工业键盘进行，操作简单方便，只需简单的计算机知识，极易掌握。

装置采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。

采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度，由于D/A分辨力高和波形点数高，D/A转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题，

技术特点

微机型继电保护测试仪其主要特点表现为：

l 使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

l 高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

l 配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

l 配备有外接USB接口，可以方便地进行数据存取和软件维护。

l 无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。

l 采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

l 可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

l 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

l 开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

l 自带110V/220V辅助直流电源，可在试验现场为保护装置供电。

l 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

l 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

l 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

技术参数

1 交流电流源

l 六相共用中性点的电流源，电流上升下降时间 ＜100μs

l 最大输出功率：450VA/相

l 输出准确度：

0.1A～1A准确度	±5mA
1A～10A准确度	±0.1%
10A～40A准确度	±0.2%

l 分辨力：

0.1A～10A分辨力	1mA
10A～40A分辨力	5mA

l 单相连续输出时间：

0.1A～10A输出时间	不限时
10A～20A输出时间	≥60秒
20A～30A输出时间	≥10秒
30A～40A输出时间	≥5秒

2 交流电压源

l 六相共用中性点的电压源，电流上升下降时间 ＜100μs

l 最大输出功率：≥75VA/相

l 输出准确度：

1V～5V准确度	±5mV
5V～125V准确度	±0.1%

l 分辨力：

1V～5V分辨力	1mV
5V～125V分辨力	5mV

3 直流电流源

l 单相输出范围：0～±10A

l 最大输出功率：200VA/相

l 输出准确度：

±0.1A～±2A准确度	±10mA
±2A～±10A准确度	±0.2%

l 分辨力：5mA

4 直流电压源

l 直流电压输出范围：-150V～+150V

l 最大输出功率：≥100VA

l 输出准确度：

±1V～±5V准确度	±10mV
±5V～±150V准确度	±0.2%

l 分辨力：

±1V～±5V分辨力	5mV
±5V～±150V分辨力	10mV

5 交流电压、电流源角度

l 相角范围：0°～ 360°

l 准确度：±0.1°

l 分辨力：0.01°

6 交流电压、电流源频率

l 频率范围：10～1000Hz

l 输出准确度：

10Hz～65Hz	±0.001Hz
65Hz～1000Hz	±0.02Hz

l 分辨力：0.001 Hz

l 能叠加2～20次任意幅值的谐波及直流

7 计时精度

1ms～1S	±1ms
1S～999999S	±0.2%

8 开入量

l 16路独立开关接点输入，自动识别有源接点的极性

l 兼容空接点与15V～250V有源接点

9 开出量

l 8对可编程开关空接点输出

l 接点容量：250VDC，0.5A 或 250VAC，0.5A

10 同步性

电压电流同步性 ≤10μS

11 供电电源

l 交流输入电压

额定值：220V ± 10%

基准值：220V ± 2%

l 交流供电频率：

额定值：50Hz ± 10%

基准值：50Hz ± 2%

12 使用环境条件

l 环境温度：－10℃～+40℃

l 相对湿度：≤90%

l 大气压强：80～110kPa
