一、产品概述

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，最小电流维持时间不低于60S的规定，确保试验结果准确。

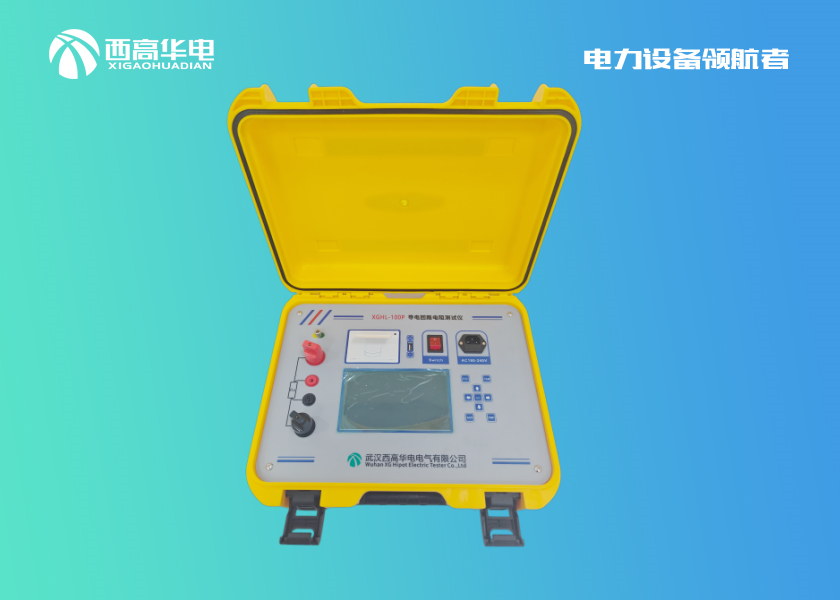

本仪器操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流200A。可在直流200A的情况下直接测得回路电阻，测试结果用大屏幕液晶TFT彩屏显示，并有数据存储、输出打印、时间设置等功能，有50A、100A、150A、200A档位供用户选择；自定义测试时间，最大设定时间60S,是十分稳定的接触电阻测试仪，性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、技术参数

测量范围：0-80mΩ

分辨率：0.1μΩ

测量准确度：±（读数×0.5%+1μΩ）

试验电源：恒流限压，约8.0V

试验电流：直流50/100/150/200A

试验电流精度：±5%

测量时间：快速、10~60秒可选

专用测试线：电阻<20mΩ

充电电源：输入180V~240VAC，50Hz/60Hz，

数据存储: 存储100组测量数据

工作环境：温度-10~50℃ 湿度≤90%

主机重量：约7kg（不含线缆）

主机体积：420mm×340mm×200mm
