一、简介

WX-1134D 电缆识别仪，又名多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。

用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。

电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。

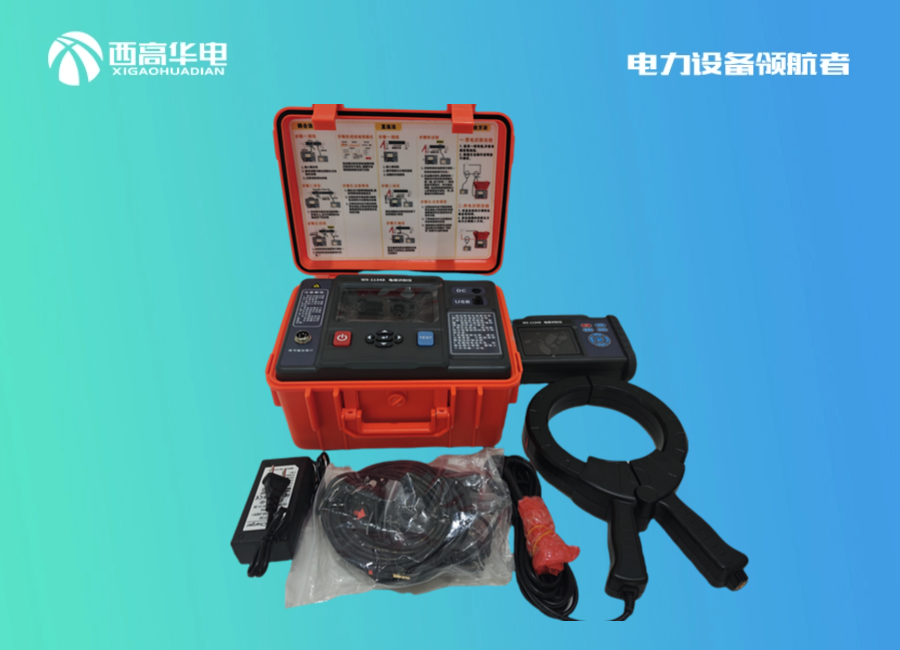

本产品同时具有带电电缆识别、 停电电缆识别功能仪表由发射机、发射电流钳/发射直连测试夹、接收机、接收柔性电流钳等组成，带 电电缆识别时，可以在接收机预先标定20条电缆，再到远端识别，大大节省工程人员往返操作时间， 提高作业效率。

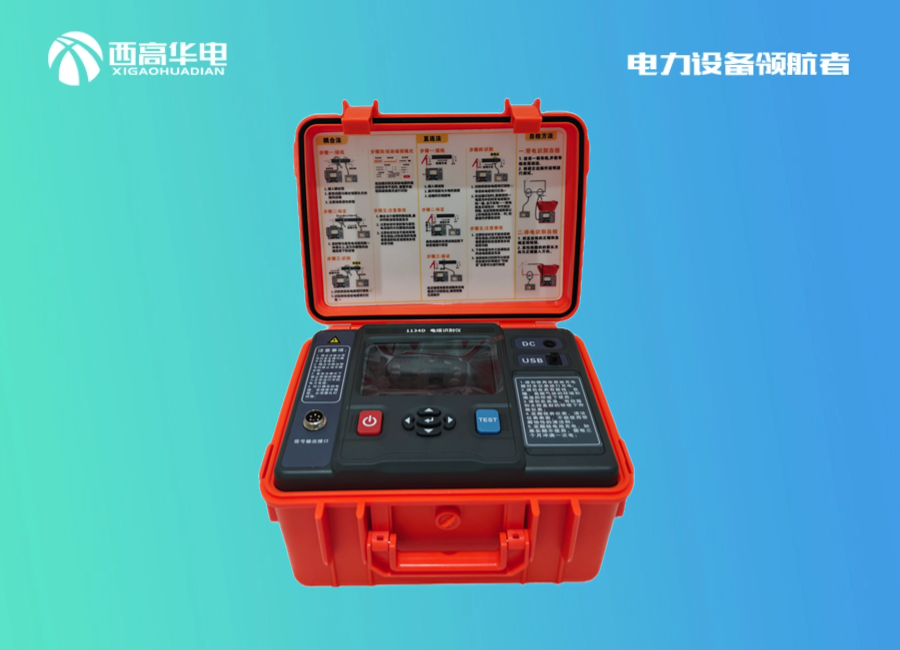

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大容量可充电锂电池，自动阻抗匹配，全自动保护。主机采用 5.0 寸电容触摸 LCD 实时显示输出电压、输出电流、回路阻抗（直连法）， 采用智能人机交互界面设计，支持触摸手势操作，具有方便易用、操作流畅、提高操作效率等特点。

带电电缆识别：又名耦合法识别采用卡钳耦合输出复合脉宽频率信号，发射机共有六种频率可选， 分别：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，通过发射钳耦合到目标电缆上（10kV 三芯带铠电缆或单芯电缆），给电缆线铠装或线芯耦合复合脉宽频率信号信号，该复合脉宽频率信号在 目标电缆周围产生电磁场，接收机使用柔性电流钳检测和识别；因复合脉宽频率信号有方向性，所以检 测也具有方向性。

停电电缆识别：又名直连法识别，采用直连输出复合脉宽频率信号，发射机共有六种频率可选，分 别：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，给电缆线芯注入复合脉宽频率信号，该 复合脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方 向性，所以检测也具有方向性。

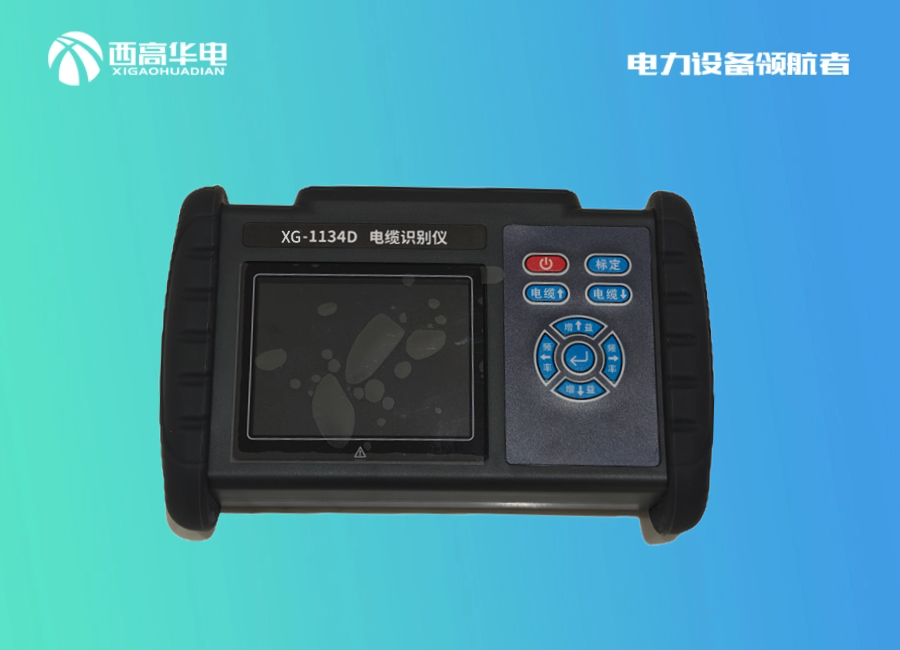

接收机：为手持设备，内置高速微处理器，接收机采用硬件滤波+DSP 数字滤波算法双重滤波处理， 具有极佳滤波性能，并采用先进的 FHD 算法能过滤干扰频率并对发射机的复合编码电流信号进行提取并 解码，结合科学严谨的标定规则，极大降低现场人员使用要求，液晶直接显示正确检测结果，电缆识别 成功打√ , 一目了然，方便易用，可以同时标定 20 条电缆，不用重复标定，提高工作效率。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时，严禁接 入正在运行电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

二、技术规格

1、发射机技术规格

功    能	输出复合脉宽频率信号，信号耦合输出，信号直连输出，显示输出电压、 输出电流、回路阻抗，剩余电池电压，发射状态动态指示
电    源	9.6V/6Ah 锂电池，满电连续工作约 8 小时(3 档输出时)
输出方式	自动识别，带电识别时卡钳耦合；停电识别时直连输出
频    率	6 种可调：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz
输出接口	防水航空插座
输出功率	最大 15W，5 档可调， 自动实时阻抗匹配
输出电压	峰峰值最大约：110V
铠装破损模式	有

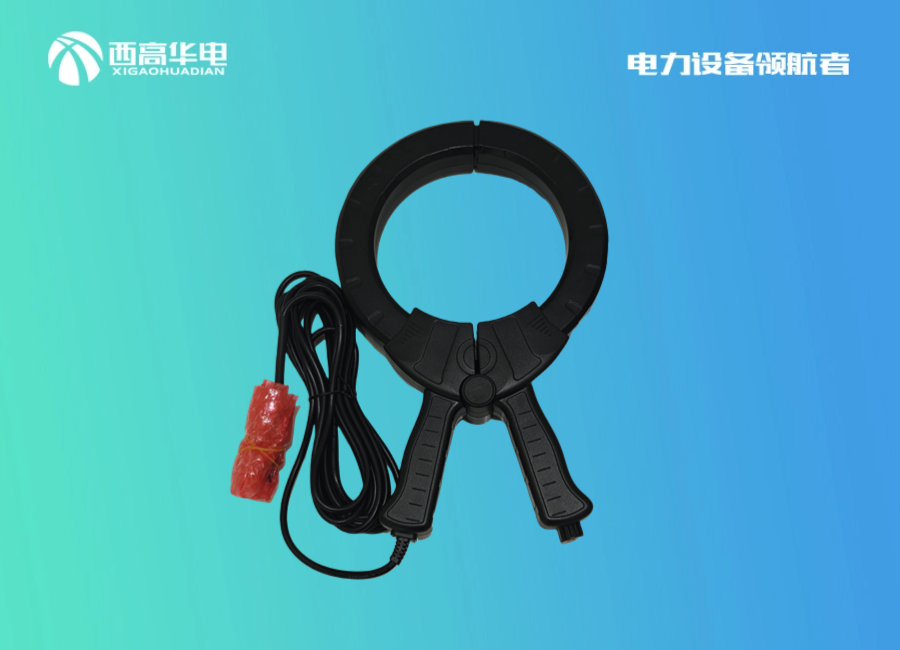

发 射 钳	内径： φ 125mm   线长：3 米
直连夹钳	口径：最大 24mm 线长：1 米
发射钳磁饱和	40A（50Hz）
人机交互	实体按键、电容屏触摸、手势识别
自动关机	有，无操作无输出 30 分钟自动关机，时间可设置
自动待机	有，默认无操作 5 分钟自动降低屏幕亮度以节省电量，时间可设置
外部电压检测	有，最高 150V
充电接口	圆形充电接口，DC 标识
固定件更新	支持，通过 USB 更新
发射机尺寸	275mm×226mm×150mm
LCD 尺寸	长宽 120mm×70mm；显示域 110mm×62mm
工作温度	-10℃~40℃
存储条件	-20℃~50℃ , ≤95％RH, 无结露
仪表质量	发射机约 2.28kg；发射钳约 1.12kg；直连测试夹约 170g,总质量约 4.44kg
耐压	AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级 2)

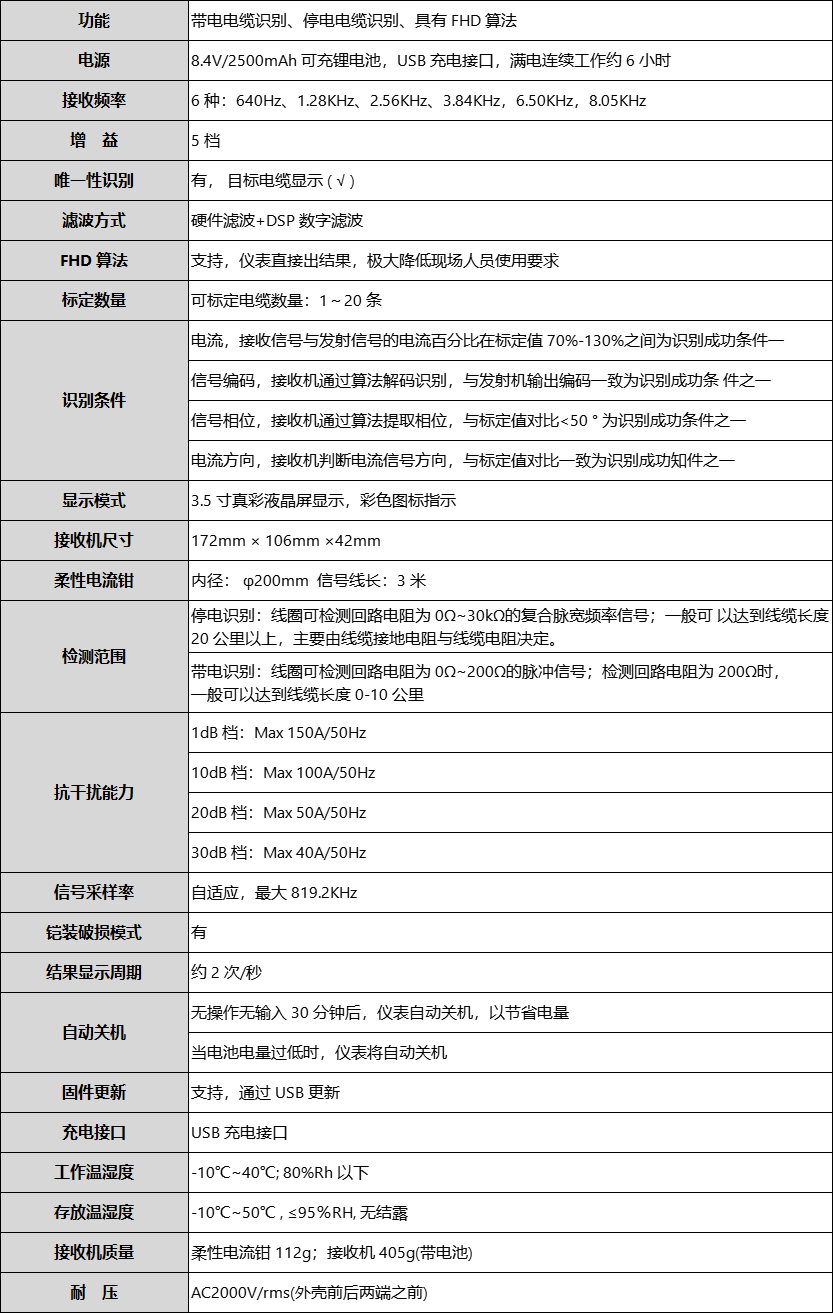

2、接收机技术规格

三、操作

1、注意事项

● 有电，危险！本仪表必须由经培训并取得授权资格的人员操作，操作者必须严格遵守安全规则，否则 有电击的危险，造成人身伤害或设备损坏。

●  电缆识别涉及人身及设施安全，必须在仪器给出结果的基础上，先根据各种现场信息（如电缆直径等） 进行排除，剩余的要充分分析各条并行电缆的电流大小和方向的区别，最后作出判断。

● 线缆识别时：请确认柔性电流钳上的箭头指向电缆远端（电缆芯线接地的那一端），即复合波信号正输 入端。

● 带电电缆识别进行标定时，柔性电流钳要离发射钳尽量保持 1 米以上，防止接收干扰。

● 仪器的正确判断建立在正确的操作上，请务必保证接线方式以及标定操作的正确性，标定好后不要改 变仪器的输出频率及接收放大的倍数，否则必须重新标定。

● 严禁在发射钳发射信号时，强行打开发射钳，以免造成机器损坏。应当在发射机关机后，再开合发射钳。

2、电缆识别基本步骤

可靠的识别结果基于正确的识别步骤，电缆识别操作基本步骤如下：

           步骤一：发射机接线

          步骤二：发射机输出

          步骤三：电缆近端标定 步骤四：电缆远端识别

 标定含义：电缆识别需要接收机首先在目标电缆的已知位置测量其电流大小、电流方向、相位、编码信 息，作为比较的基准，在未知点的测量结果与基准比较，作出识别正确或错误的判断。测量并记录电流 大小、电流方向、相位、编码信息的过程即为标定。
