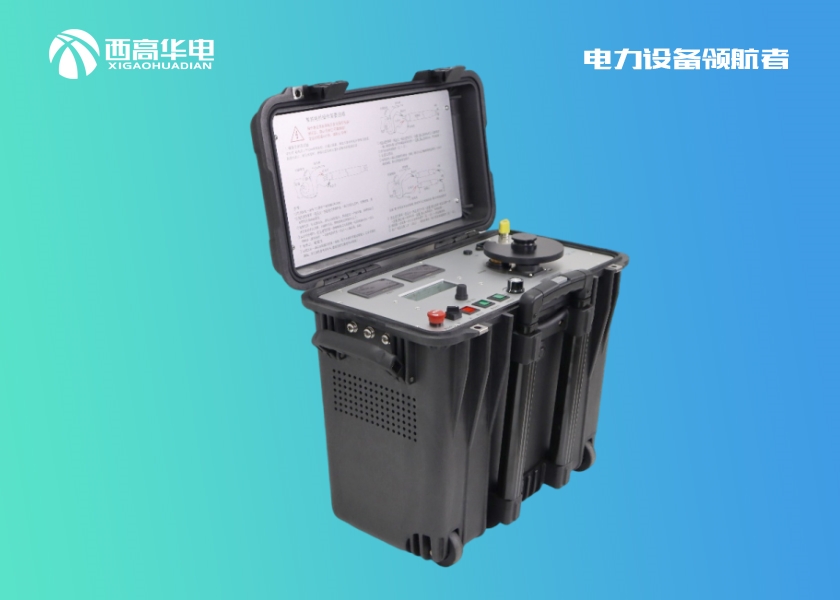

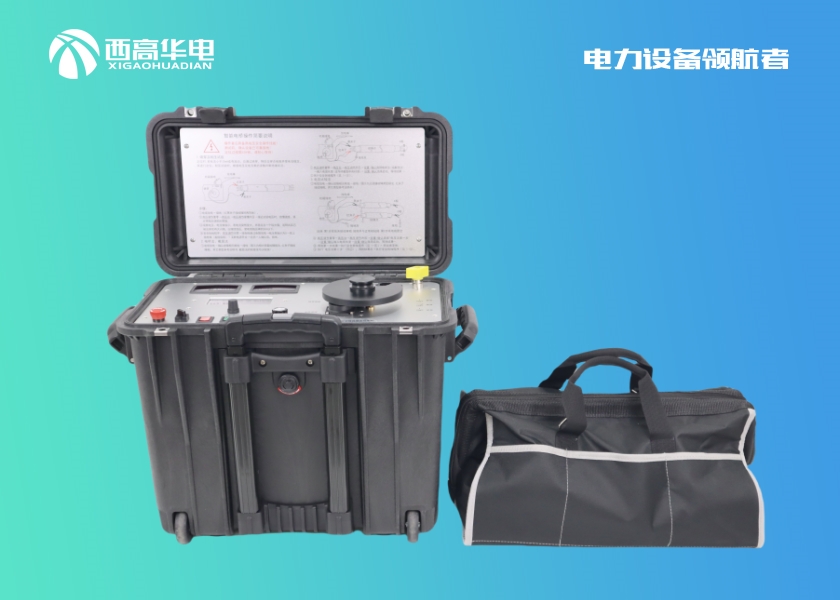

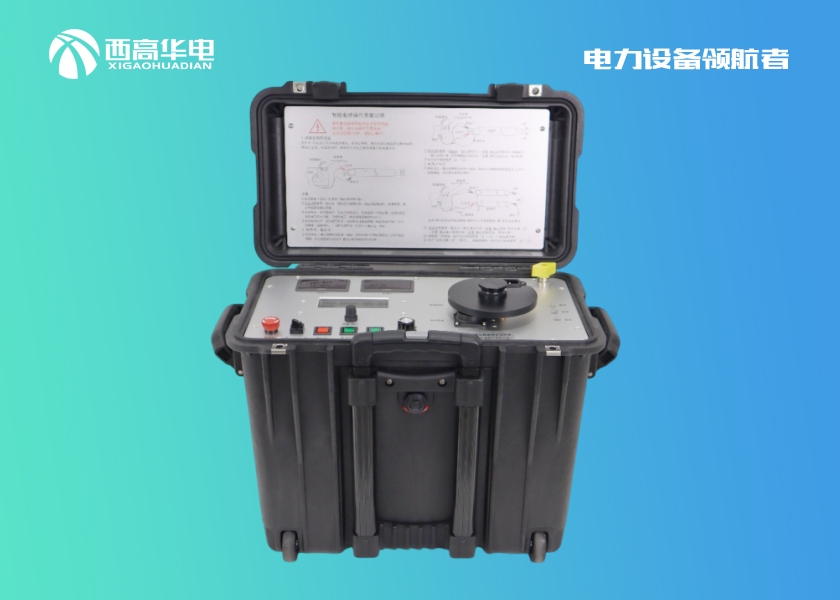

XGDQ-60 电缆故障烧穿定位电桥，集烧穿和智能电桥于一体。烧穿功能最高输出电压可达 60kV，短路电流约 600mA，可以快速将高阻故障烧成低阻。智能电桥最大电流约 600mA，大大提高了故障定位精度。
 |
 |
 |
|
全国服务热线： 400-005-3855 |
客服电话：027-83655341 24小时服务热线：13871297575 |
一、产品简介
二、技术特点
1.设备采用开关电源构成高压恒流源，电压高，电流稳定。
2.电桥检测模块与大屏幕显示液晶整体置于高电位。面板上操作钮处于地电位，通过绝缘杆操作电桥。
3.特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。
4.高压恒流源和电桥集成在一个便携式拉杆塑料箱体。设备电压高、重量轻、操作方便。
5.与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
6.高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有 GIS 终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除 GIS 开关也无需首尾直连交叉互联的情况下快速完成定位。
三、技术参数
| 烧穿功能 | 输出电压 | 0~60KV连续可调 |
|
电桥功能 |
短路电流 | 约600mA |
| 输出电压 | 0~3KV | |
| 短路电流 | 约600mA | |
| LCD 显示屏幕 | 128×64 | |
| 定位精度 | ±（0.2%·L+1）m | |
| 测试范围 | 1~50000m | |
|
操作键盘 |
一键操作 | |
| 电源 | 220V AC+10%，50Hz | |
| 功率 | 1kVA，发电机供电(大于 1kW) | |
| 重量 | 裸机:约 35.7kg;附件包:7.5kg | |
| 外型尺寸(长x宽x高) | 50cmx31cmx47cm | |
| 工作温度 | -10℃~+55℃ | |
| 存储温度 | -20℃~+70℃ | |
