一、产品概述

---

XG-A20D智能电缆故障精确定点仪，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪。

二、功能特点

1、背景降噪技术，有效滤除环境干扰噪声，凸显故障位置放电声音。

2、智能定点方式，通过智能算法直接给出声磁延时值，降低对测试人员的要求。

3、自动哑音功能，移动传感器时自动静音，避免移动产生的噪音。

4、电子罗盘功能，显示电缆铺设方向同传感器的左右位置和角度。

5、声音滤波参数可调，选择合适的滤波器参数，抑制环境噪音。

6、自动增益功能，磁场触发增益自动调节，更加方便定点。

7、高性能抗噪监听耳机。

8、800×480高亮彩色液晶，亮度达到800cd/m2,确保阳光下可视。

9、内置大容量锂离子电池，USB接口充电。

10、小巧便携，重量轻。

三、技术指标

1、声磁同步定点功能：

（1）声音通道

a)带宽

全通：80Hz~1500Hz。

低通：80Hz~400Hz。

高通：200Hz~1500Hz。

带通：150Hz~600Hz。

b)信号最大增益：≥80dB。

c)定点精度：0.1m。

d)声磁延时范围：0~80ms

e)声磁延时分辨率：0.1ms

（2）磁场通道

a)信号最大增益：>80dB

2、声磁同步背景降噪模式：强降噪，自适应降噪，无降噪三种模式。

3、电源：

a)电池：内置锂离子电池组，标称电压3.7V，容量>6000mAh。

b)使用时间，可连续使用时间>9小时；

c)充电器：输入AC100-240V，50/60Hz；输出5V/2A

d)充电时间：<5小时

4、显示方式：800×480高亮彩色液晶，阳光下可视

5、体积：主机230mm×127mm×55mm。

6、质量：主机1kg；传感器1.4kg

使用条件：温度:-10℃－50℃，湿度5-90％RH，海拔<4500m。

四、仪器组成和简介

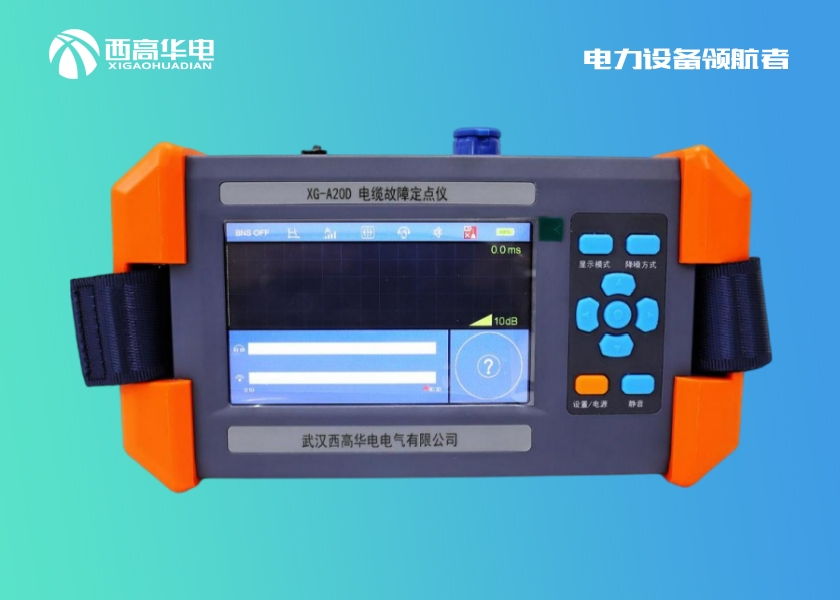

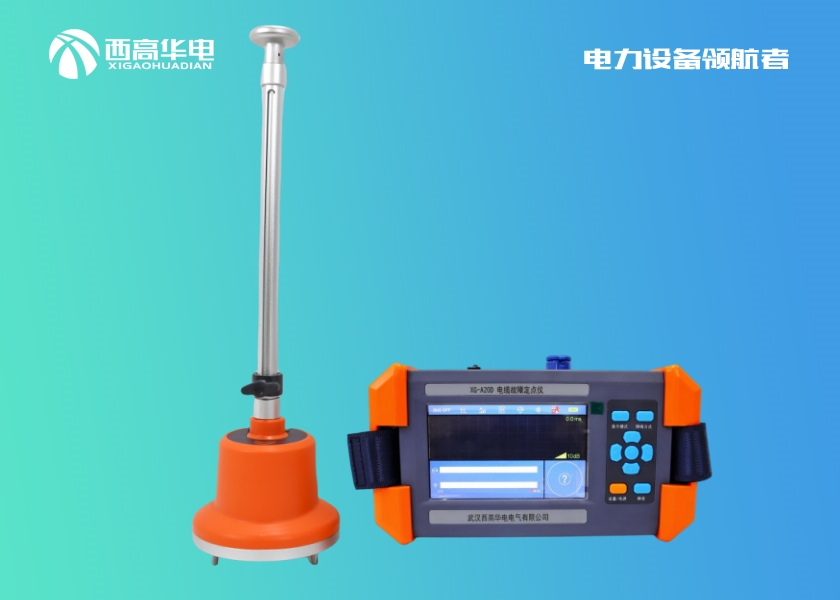

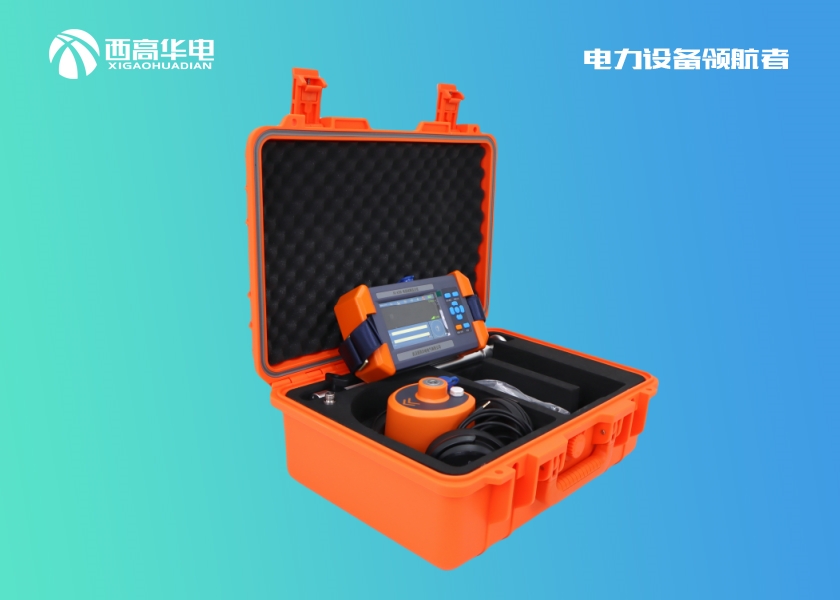

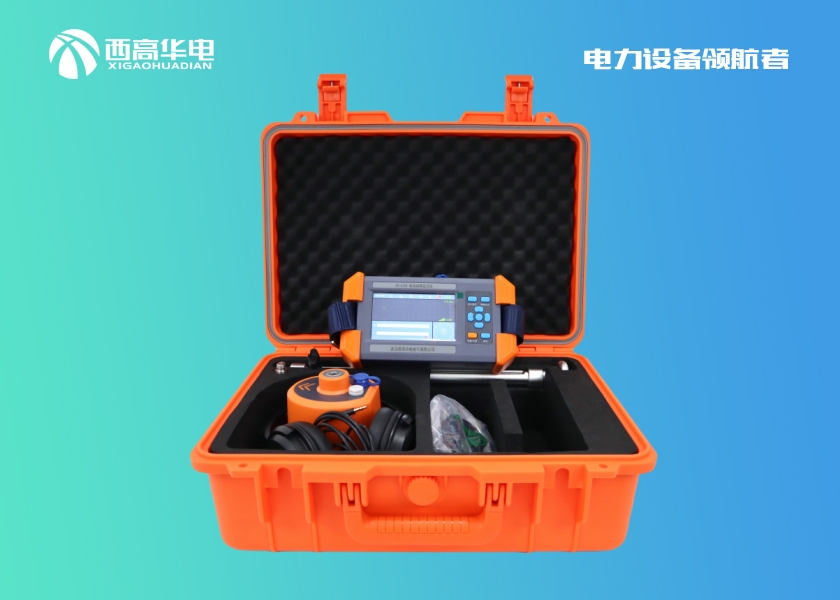

本仪器包括1个主机、1个声磁同步传感器、1个高抗噪耳机、1条信号线以及充电器等。主机如图2-1-1所示：

                如图2-1-1

序号	名称	说明
1	液晶
2	键盘区	【设置/电源】：长按开机；短按进入设置。 【静音】：控制耳机声音输出。 【显示模式】：调节显示模式 【降噪方式】：调节降噪方式 【五向键】： 【上键】和【下键】调节声音增益。 【左右键】波形方式调整光标或调整磁场触发值，用【中键】切换。 【中间】自动磁场关闭时，切换左右键调节功能，调整光标或磁场触发值。
3	USB充电接口和充电指示	红色：正在充电。 绿色：充电完成。
4	耳机接口	接耳机
5	信号接口	使用信号线和传感器连接。



         图2-1-2传感器

序号	名称	说明
1	提杆	安装方法：插入安装孔，旋转提杆1/4圈。
2	信号接口	使用信号线和主机连接
3	透气阀	平衡内外气压
4	长探针	适合草地或松软的地面，使用时将其拆下并安装在底部螺孔内。
