一、产品概述

---

      为了更好更全面地预防变压器发生故障，电力行业对各等级变压器的安全运行提       出了更高的要求，其中对变压器的含气量的测试要求也相应提高了。

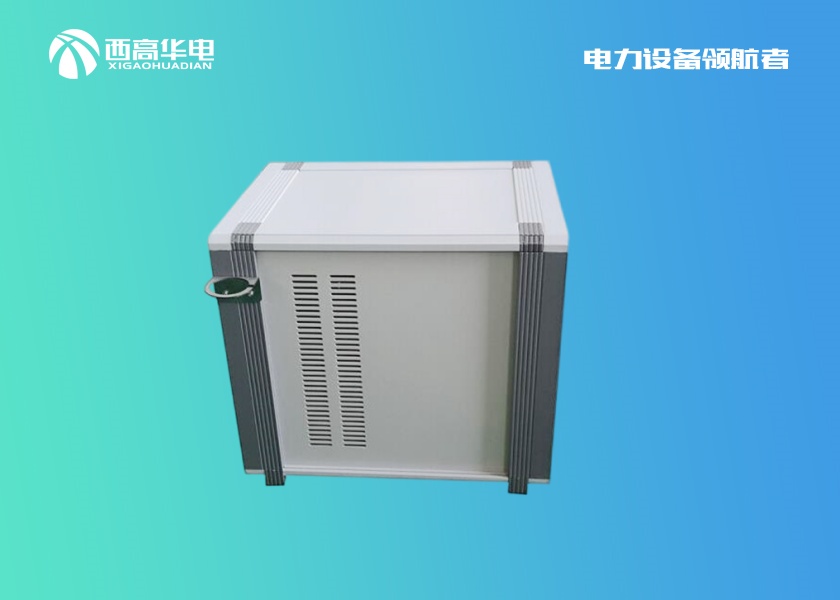

      XG-HQL型绝缘油含气量测定仪是依据DL423—91电力行业标准和相关国家标准要求，在老款测试仪的基础上，总结实际使用中遇到的一些问题，采用了进口高精度传感器和最新的传感器技术开发而成的新一代测定仪，其实用性更强，性能更加稳定可靠，操作十分方便，比较适合超高压充油设备中含气量的测定，是您实验室较为理想的试验设备，它将使您的工作倍感轻松！

二、产品特点：

1、全金属结构，避免了玻璃器皿式测试仪的易碎，密封性不好等问题。

2、应用高精密度高稳定性的进口差压传感器，使测试数据更精确，重复性更好。

3、测试电路包含有测量大气压和环境温度的传感器。无论您在何时何地，都可以自动测量你所处地环境温度和大气压，自动换算成标准大气压下0度时的含气量，并直接在液晶屏上显示，使您的工作更加轻松。

4、独特的注气体反标测试程序，可以让您方便地检测仪器标定或测量是否正确。

5、油样测试时间短，全部测试时间只需要七分钟左右。

6、仪器在测试的过程中，真空泵的运行由仪器根据状态自行控制，大大降低了噪音，延长了真空泵的使用寿命。

7、仪器可以自动储存最后所做的几十条测试数据，并同时储存测试时间，温度，大气压等，以便您方便地查取数据。

8、新增打印功能，可以按照您的要求打印测试数据。

9、同一油样可以选择试验次数，测试完成后会把单次和平均结果都显示在显示屏上，也可以打印出来。

三、主要技术指标

1、高精度电子压差传感器: 分辨率不低于0.1%。

2、最小检测限: 不高于0.2%。

3、精确度:重复测定两次结果的相对误差不应超过以下数值：

      油中含气量（体积分数），%             相对误差，%

              < 0.5                              10

         0.5 – 1.0                               8

         1.0 – 3.0                               5

          > 3.0                               3

4、脱气室温控范围：室温以上5℃到70℃

5、工作  电源： AC220V±10%     50HZ

6、体      积： 长450×宽325×高350

7、重      量： 约20㎏

四、整机及主要组成部分和功能

1、显示系统：把所有需要显示的参数和操作情况显示在屏上。

2、打印系统：按照要求打印需要打印的测试结果。

3、油样定量系统：把一定量（50mL左右）的油样引入脱气系统进行脱气。

4、脱气系统：采用真空型压力喷雾，电动搅拌，脱气效率高。

5、数据检测处理系统；运用高精度高稳定性的差压传感器，采集脱出气体后脱气罐的内部压力与进油前的压力之间所生的压差信号，经放大，并由数据处理系统进行数据处理，然后将算出的油中的含气量体积百分比直接显示在显示屏上。

6、废油收集系统：收集进入仪器的清洗和试验油样并在每次测试结束后自动排出。
