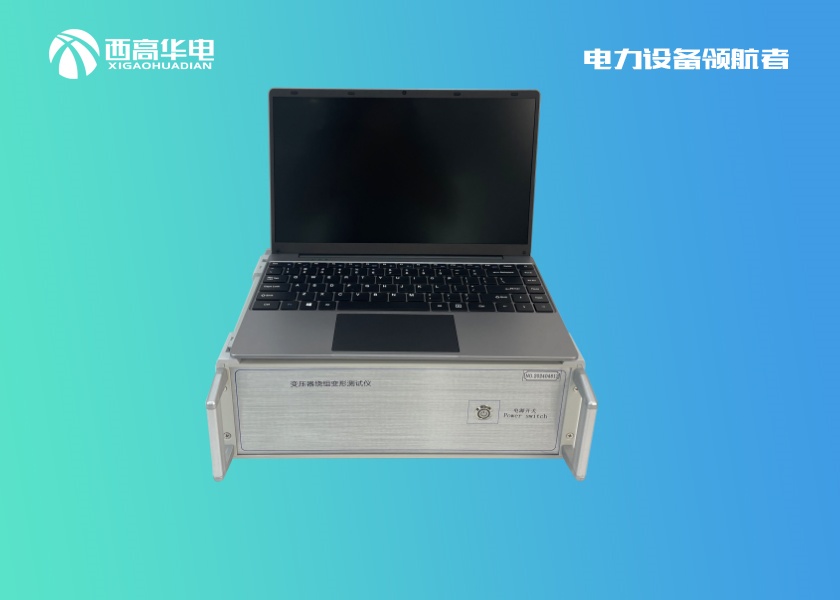

一、产品概述

---

       本仪器根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。

       变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于 63kV～500kV 电力变压器的内部结构故障检测。

二、 仪器功能
       本仪器是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量８结果判断变压器是否已经受到严重破坏、是否需要进行大修。 对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
检测数据自动分析系统,横向比较 A、B 、C 三相之间进行绕组
相似性比较,其分析结果为:
①一致性很好
②一致性较好
③一致性较差
④一致性很差
纵向比较 A-A、B-B、C-C 调取原数据与当前数据同相之间进行
绕组变形比较，其分析结果为:
①正常绕组
②轻度变形
③中度变形

④严重变形

三、执行标准

DL/T911－2004《电力变压器绕组变形的频率响应分析法》

四、仪器特征
1.硬件机芯采用 DDS 专用数字高速扫频技术，准确诊断出绕组９发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
2.采集控制采用高集成化微处理器,选用精密、高稳定元器件，高速双通道 16 位 A/D 采样(现场试验改变分接开关，波形曲线有明
显变化)，对同一相重复试验，测量重复率在 99.5%以上。
3.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
4.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
5.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
6.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
7.仪器智能化程度高，信号输出幅度由软件进行自动量程调节，最大幅度峰值±10V，自动调节采样频率。
8.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达 2MHz，频率扫描间隔可分为 0.25kHz、0.5kHz 和 1kHz, 对变压器变形情况提供更多的分析。
9.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系１０
统，可以自动诊断变压器绕组的状态，同时加载 6 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

10.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便用户出测试报告。

五、 技术参数
1.扫描方式：
①线性扫频测量范围：（1kHz）-（2MHz）
②分段扫频测量范围：（0.5kHz）-（1MHz）
（0.5kHz）-（10kHz）
（10kHz）-（100kHz）
（100kHz）-（500kHz）
（500kHz）-（1000kHz）
2.幅度测量范围：(-100dB)至(+20dB)
3.幅度测量精度：±1dB
4.扫描频率精度：0.01%
5.信号输入阻抗：1MΩ
6.信号输出阻抗：50Ω
7.同相测试重复率：99.5%１１
8.测量仪器尺寸：300X340X120(mm3)
9.仪器铝合金箱尺寸：310X400X330(mm3)
10.仪器重量：10kg
