一、产品概述：

---

根据《GB 1208-2006 电流互感器》规定，互感器需进行匝间过电压试验。

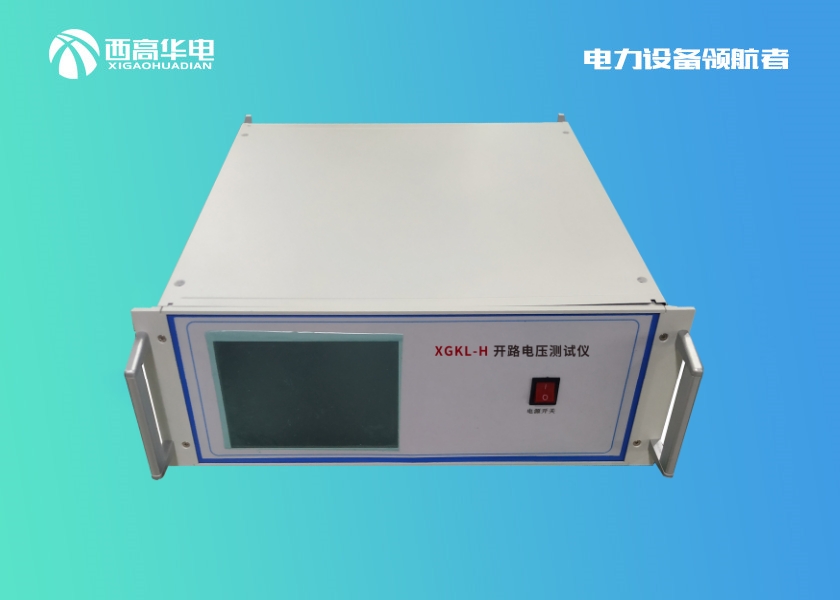

XGKL-H 开路电压测试仪是检测电流互感器开路电压峰值的专用设备，本仪器采用模块化设计技术，它采用本厂成熟可靠的峰值检波电路，高抗冲击、抗干扰设计，保证了本仪器具有较高的可靠性。

本仪器还可测量工频电压峰值连续脉冲电压峰值，谐波等是一款性能价格比很高的仪器。

XGKL-H 开路电压测试仪是适合于使用在试验室、车间和其他场合测量电压峰值用的轻便可携带式仪器。

XGKL-H 开路电压测试仪最大测试值可到4500V(峰值)。

XGKL-H 开路电压测试仪带有过压报警功能，避免过电压损坏实验设备。

XGKL-H 开路电压测试仪采用1024X768大屏幕TFT彩色触摸屏，更加人性化操作。

XGKL-H 开路电压测试仪带有15次谐波分析功能，是用户更好的分析参数。

开机前应首先阅读本说明书第五节注意事项，注意人身安全和仪器使用安全。

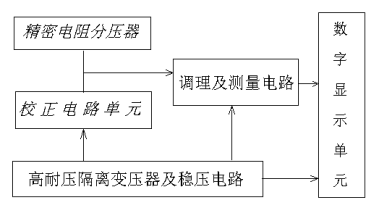

二、电原理框图：

精密电阻分压器:  衰减60dB

调理电路及测量电路：峰值测量电路。

数字显示单元：屏幕直接显示

高耐压隔离变压器及稳压电路





三、主要技术指标

测量范围：0∽4500V（峰值）（可定制6KV,10KV）

工作频率：50Hz

测量误差： ≤±1.5％±0.005kV

测量线性误差： ≤1dB

分辨率：0.001kV

数字误差： ±2个字

机内分压器误差： <5‰

输入阻抗： >30MΩ

使用环境温度： 0∽40℃

环境相对湿度： <80％

仪器电源电压： 220V±10％  50Hz

液晶屏：8寸高清彩色触摸屏，分辨率1024X768

整机消耗功率： <20W
